🏥 医院信息化平台实施流程教育平台

掌握HIS/LIS/PACS/EMR集成 • 数据中台建设 • ESB架构实施的完整闭环

平台架构概览

▼

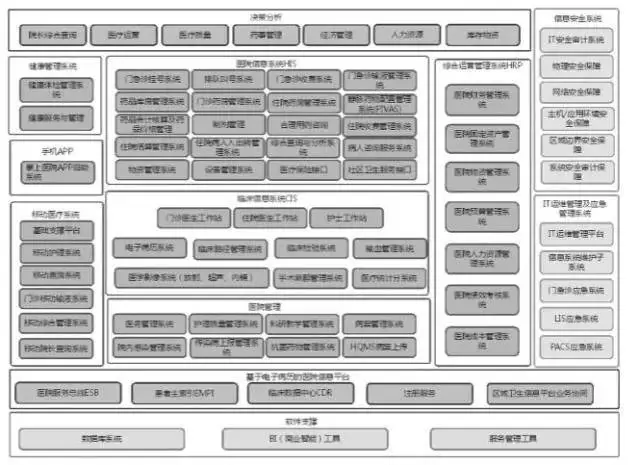

医院信息化架构图

🏗️ "一体两翼+核心平台"架构模式

🏥 一体：智慧医院主体

以智慧医院为核心主体，覆盖总院和医联体医院，实现统一管理和服务标准。

👥 左翼：互联网健康服务

面向患者的线上服务平台，包括虚拟云卡、云预约、云候诊、在线支付、物流配送等服务。

🩺 右翼：院内智慧应用

面向医护管理的核心业务系统，涵盖智慧便民、智慧医疗、智慧管理、智慧医技四大领域。

🔧 核心业务系统架构层次

📱 应用展示层 - 门户网站、移动APP、桌面应用
🔧 业务服务层 - HIS、LIS、PACS、EMR、RIS等核心系统
🔗 集成服务层 - ESB企业服务总线、API网关、消息队列
🗄️ 数据存储层 - 数据湖、数据仓库、关系型和NoSQL数据库
🖥️ 基础设施层 - 虚拟化、容器化、云计算基础设施

📊 系统间数据流向关系

患者管理系统
→
集成平台ESB
→
临床信息系统

检验LIS
→
数据中台
→
电子病历EMR

影像PACS
→
CDR临床数据中心
→
BI分析平台

集成平台实施

▼
云平台架构

🚌 企业服务总线(ESB)核心架构

🔧 Mule ESB框架

基于SEDA和Spring框架，支持微服务架构和可视化服务编排，提供高可用性和可扩展性。

开源 Java

🌐 API驱动架构

通过代码注解无侵入式方式，快速将传统系统功能发布为RESTful API，实现跨数据源整合。

RESTful JSON

📋 HL7 FHIR标准

医疗数据交换黄金标准，提供基于Web的API规范，支持患者数据管理和跨机构协同。

国际标准 FHIR R4

🔗 集成平台技术组件

组件类型 技术选型 主要功能 应用场景
ESB框架 Mule ESB / Apache Camel 服务编排、路由转换 系统集成、数据交换
消息队列 RabbitMQ / Apache Kafka 异步消息处理 高并发、解耦
API网关 Kong / Zuul API管理、认证授权 统一入口、安全控制
数据同步 Sqoop / DataX 数据抽取转换 ETL处理、数据迁移

🔄 FHIR数据交换流程

患者注册
→
FHIR Patient资源
→
主数据管理EMPI

医嘱下达
→
FHIR MedicationRequest
→
药房系统

检查申请
→
FHIR DiagnosticReport
→
影像系统PACS

数据中台建设

▼
数据中心

🏗️ 湖仓一体(Lakehouse)架构

🔄 统一集成

建立企业级数据接入规范，替代点对点ETL模式，实现数据统一采集和管理。

🗄️ 统一存储

支持结构化、半结构化、非结构化数据存储，管理10+种数据模型。

⚙️ 统一管控

全生命周期数据治理，包括元数据管理、数据血缘、质量监控。

🔧 统一应用

通过标准SQL和API接口，为CDR、ODR、RDR提供统一数据服务。

📊 数据处理技术栈

应用层
CDR临床数据中心 | ODR运营数据中心 | RDR科研数据中心
服务层
Spark SQL | Hive | Presto | 实时计算引擎
存储层
HDFS分布式存储 | Delta Lake | Apache Iceberg
采集层
Sqoop | DataX | Kafka | Flume | CDC

🔧 ETL/ELT流程管理

处理阶段 技术工具 数据质量检查 监控指标
数据抽取(Extract) Sqoop, DataX, CDC 完整性、格式校验 抽取成功率、延迟
数据转换(Transform) Spark, Kettle, Talend 一致性、准确性 转换效率、错误率
数据加载(Load) HDFS, Hive, ClickHouse 唯一性、关联性 存储量、查询性能
主数据管理 MDM平台, EMPI 主键重复、关系完整 匹配率、清洗效果

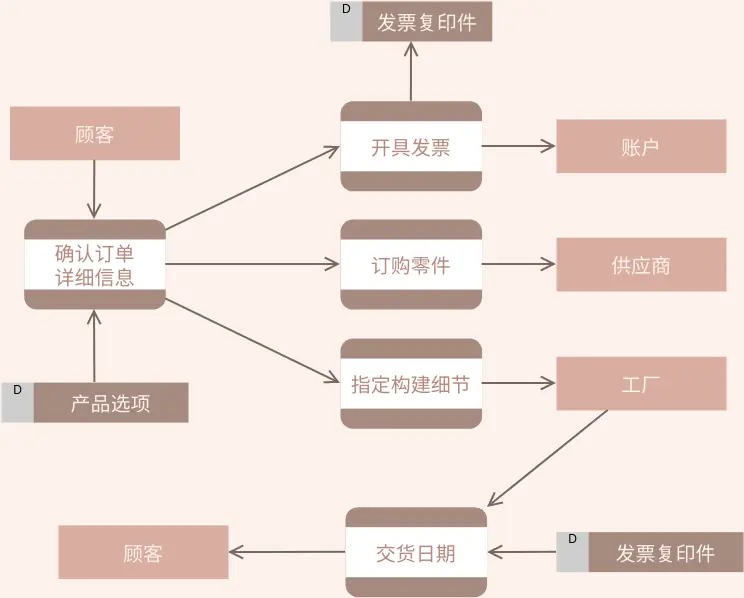

数据流程图

技术人员操作指南

▼
数字化转型

📋 分阶段实施路线图

🎯 第一阶段：规划与启动

成立联合项目组
→
召开项目启动会
→
现状调研与需求分析
→
对标国家标准

🎨 第二阶段：设计与决策

总体架构设计
→
技术选型
→
数据标准与模型设计
→
接口与安全设计

⚙️ 第三阶段：开发与部署

搭建多套环境
→
构建CI/CD工具链
→
分阶段开发

✅ 实施检查清单

  • 项目组织架构建立完成
  • 需求调研文档编制完成
  • 技术架构方案设计完成
  • 开发测试环境搭建完成
  • 主数据标准定义完成
  • 接口规范文档编制完成
  • 数据质量规则定义完成
  • 安全认证机制实施完成
  • 监控告警体系建立完成
  • 用户培训和文档交付完成

⚡ 关键技术决策点

🏗️ 架构选择

微服务 vs 单体：建议采用微服务架构，便于扩展和维护

云端 vs 本地：根据政策要求和数据安全考虑选择混合云

🔧 技术选型

开源 vs 商业：核心平台建议开源，专业模块可选商业产品

ESB选择：Mule ESB适合复杂集成，Apache Camel适合轻量化

📊 数据策略

实时 vs 批处理：核心业务实时同步，分析类应用批处理

湖仓选择：Delta Lake生态成熟，Iceberg性能更优

🚨 常见问题与解决方案

🔗 系统集成问题

问题：老系统无标准接口

解决：采用数据库直连+ESB包装为标准API

高优先级

📊 数据质量问题

问题：数据不一致、重复、缺失

解决：建立数据质量监控规则和清洗流程

关键风险

⚡ 性能瓶颈问题

问题：高并发下系统响应慢

解决：采用缓存、负载均衡、数据库优化

可优化

工具和技术栈

▼

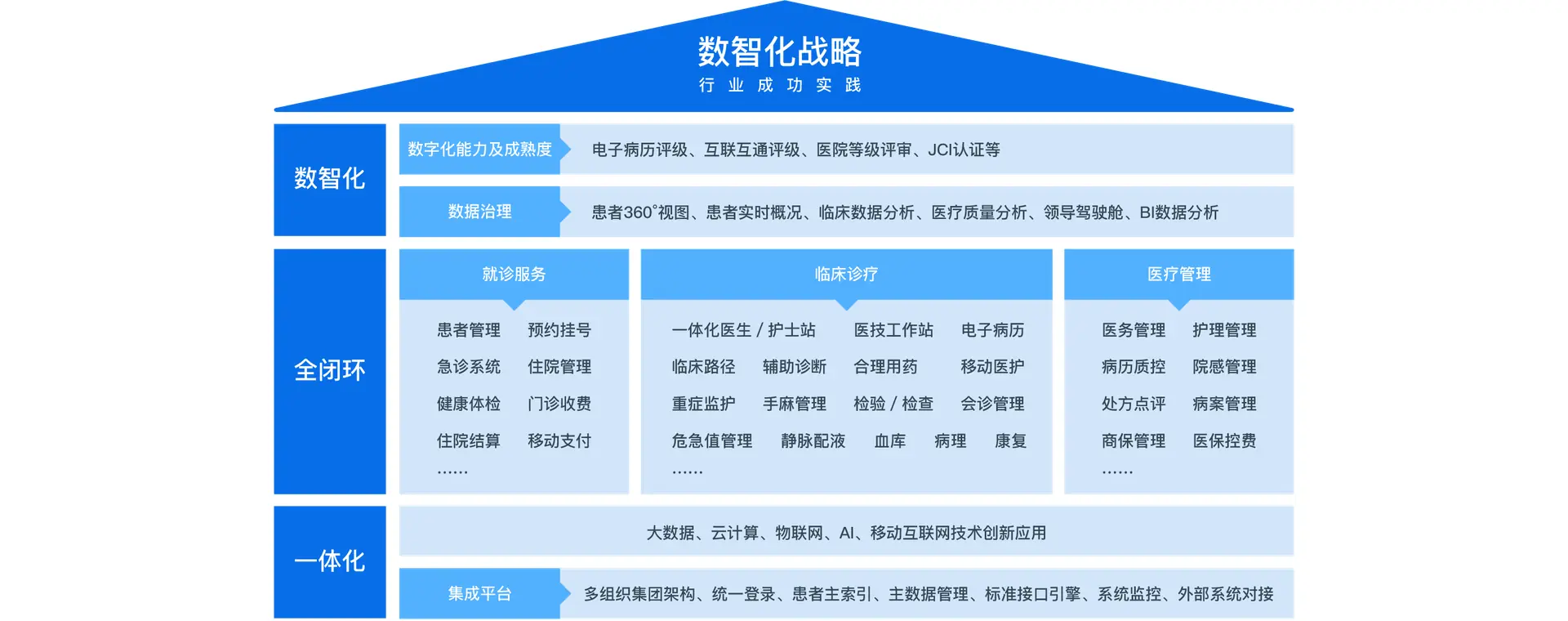

HIS系统

🛠️ 分类技术工具对比

🚌 集成平台工具

工具名称 类型 优势 适用场景 许可模式
Mule ESB 企业服务总线 功能强大、生态丰富 复杂企业集成 开源+商业
Apache Camel 集成框架 轻量、灵活、路由丰富 微服务集成 开源
Kong API网关 高性能、易扩展 API管理、安全 开源+商业
RabbitMQ 消息队列 稳定、协议支持好 异步消息处理 开源
Apache Kafka 流处理平台 高吞吐、分布式 实时数据流 开源

📊 数据中台工具

工具名称 类型 核心功能 技术特点 推荐指数
Apache Spark 分布式计算 批处理、流处理、机器学习 内存计算、生态完整 ⭐⭐⭐⭐⭐
Delta Lake 数据湖格式 ACID事务、版本控制 与Spark深度集成 ⭐⭐⭐⭐⭐
Apache Hive 数据仓库 SQL查询、元数据管理 Hadoop生态、成熟稳定 ⭐⭐⭐⭐
Kettle/PDI ETL工具 图形化ETL设计 易用、组件丰富 ⭐⭐⭐⭐
DataX 数据同步 异构数据源同步 阿里开源、插件化 ⭐⭐⭐⭐

🔧 开发运维工具

💻 开发工具

后端：Java + Spring Boot

前端：Vue.js / React

数据库：MySQL / PostgreSQL

Java JavaScript

🚀 CI/CD工具

代码管理：GitLab / GitHub

构建部署：Jenkins / GitLab CI

容器化：Docker + Kubernetes

DevOps

📊 监控运维

基础监控：Zabbix / Prometheus

APM监控：SkyWalking / Pinpoint

日志分析：ELK Stack

运维

🔒 安全与合规工具

🔐 身份认证

统一认证：Keycloak

单点登录：OAuth 2.0 / OIDC

权限管理：RBAC / ABAC

🛡️ 数据安全

数据加密：AES-256

传输安全：TLS 1.3

访问控制：基于角色的权限控制

📋 合规审计

操作审计：审计日志记录

数据追踪：数据血缘分析

合规检查：等保2.0标准

🎯 技术选型决策树

需求分析
→
性能要求？
→
高性能选择Kafka
一般选择RabbitMQ

集成复杂度？
→
复杂选择Mule ESB
简单选择Camel
→
数据量级？

大数据选择Spark
小数据选择传统DB
→
最终方案
